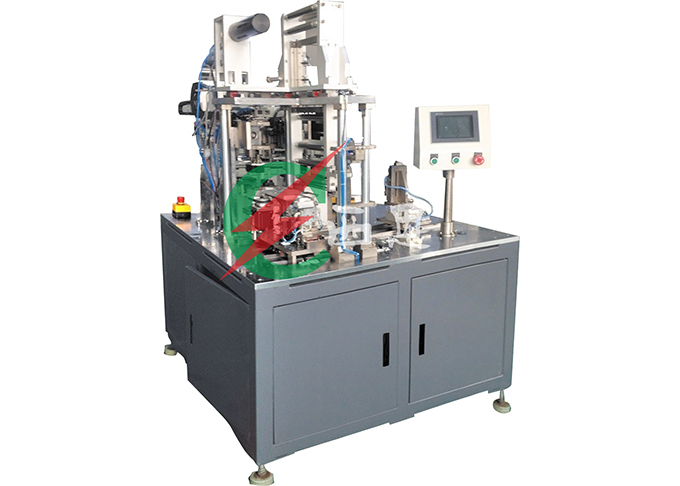

此設備適用于疊片式鋰電池的電芯Z行正負極片疊片工作。
設備操作流程：人工放正負極片至正負極上料盤，安裝好隔膜至疊片臺上，按觸摸屏啟動自動運行。隔膜先壓在疊片臺上，先疊負極至疊片臺隔膜上，疊片臺移動一個工位（隔膜在兩個工位中間），再疊正極至疊片臺隔膜上，如此循環疊片至需要極片數量，疊片完畢后由機械手夾出，人工取出電芯包隔膜。
|
名 稱 |
CNGDP--100 |
CNGDP--200 |
（自動疊片機/半自動疊片機）主要電氣配置 |
|
極片尺寸長度 |
（40～180）mm |
(100～ 250) mm |
觸摸屏 |
日本 三菱 |
|
極片尺寸寬度 |
( 30～100 )mm |
( 100～200 )mm |
伺服電機 |
日本 三菱 |
|
電芯厚度 |
( 5 ～ 60 )mm |
( 5 ～ 60 ) mm |
PLC |
日本 松下 |
|
疊片速度 |
（1.2～1.5秒）/片 |
（1.3～1.8秒）/片 |
光纖傳感器 |
日本 基恩士 |
|
隔膜對齊精度端面 |
± 0.3mm |
±0.3mm |
負壓表 |
日本 神視 |
|
正極片對齊精度 |
±0.3mm |
± 0.3mm |
真空電磁閥 |
日本 CKD |
|
負極片對齊精度 |
±0.3mm |
± 0.3mm |
汽缸 |
日本SMC/CKD |
|
極片隔膜對齊精度 |
± 0.3mm |
±0.3mm |
旋轉接頭 |
日本 SMC |
|
設備功率 |
3 KW |
3 KW |
絲桿 |
臺灣 TBI |
|
合格率
只由本機造成的不良) |
≥98.0% |
≥98.0% |
導軌 |
臺灣 上銀 |
|
